Un altro primato per i resistori di shunt di ROHM

I resistori di shunt di ROHM vantano la potenza nominale più alta del settore nel formato 0508, una linea di prodotti recentemente ampliata con nuovi resistori di shunt per uso generico della serie MCR.

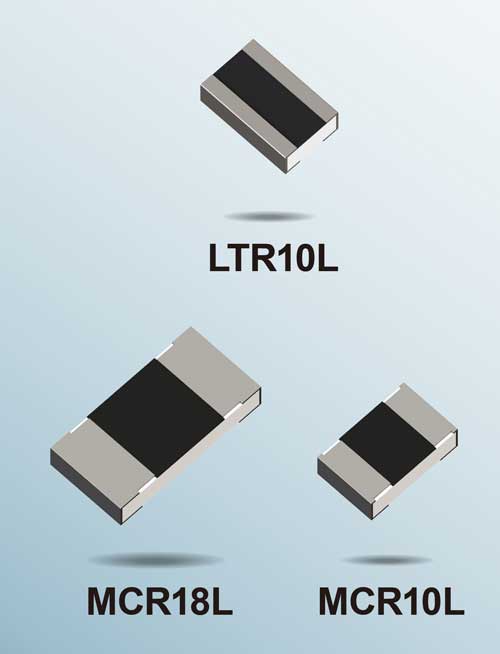

ROHM ha da poco sviluppato nuovi resistori di shunt wide terminal, gli LTR10L, ottimizzati per svariate applicazioni nei settori automotive, industriale e consumer, potenziando al contempo la vasta gamma di prodotto con due serie di resistori di shunt general-purpose della serie MCR (MCR10L e MCR18L).

Negli ultimi anni l’efficienza di funzionamento è divenuta un requisito essenziale nell’ottica di risparmio energetico, non solo in applicazioni a batteria come i dispositivi mobili e i veicoli elettrici (EV), ma anche nelle apparecchiature industriali e di consumo. Quando si parla di elevata efficienza, è fondamentale rilevare con accuratezza parametri quali corrente e tensione per garantire il funzionamento ottimale dei dispositivi. A tal fine sono necessari resistori di shunt che coniugano un’estrema precisione con un rilevamento altamente affidabile della corrente. Allo stesso tempo, i produttori di applicazioni che richiedono una alta densità di circuito necessitano di resistori di shunt di dimensioni ancora più ridotte. Per soddisfare queste esigenze, la nuova serie LTR10L offre il coefficiente di resistenza di temperatura (TCR) migliore della categoria e la potenza nominale più alta nella compattezza del formato 0508 (0,5” × 0,8”) / 1220 (1,25 mm × 2,0 mm), che consente di ottenere un’elevata affidabilità e una maggiore miniaturizzazione.

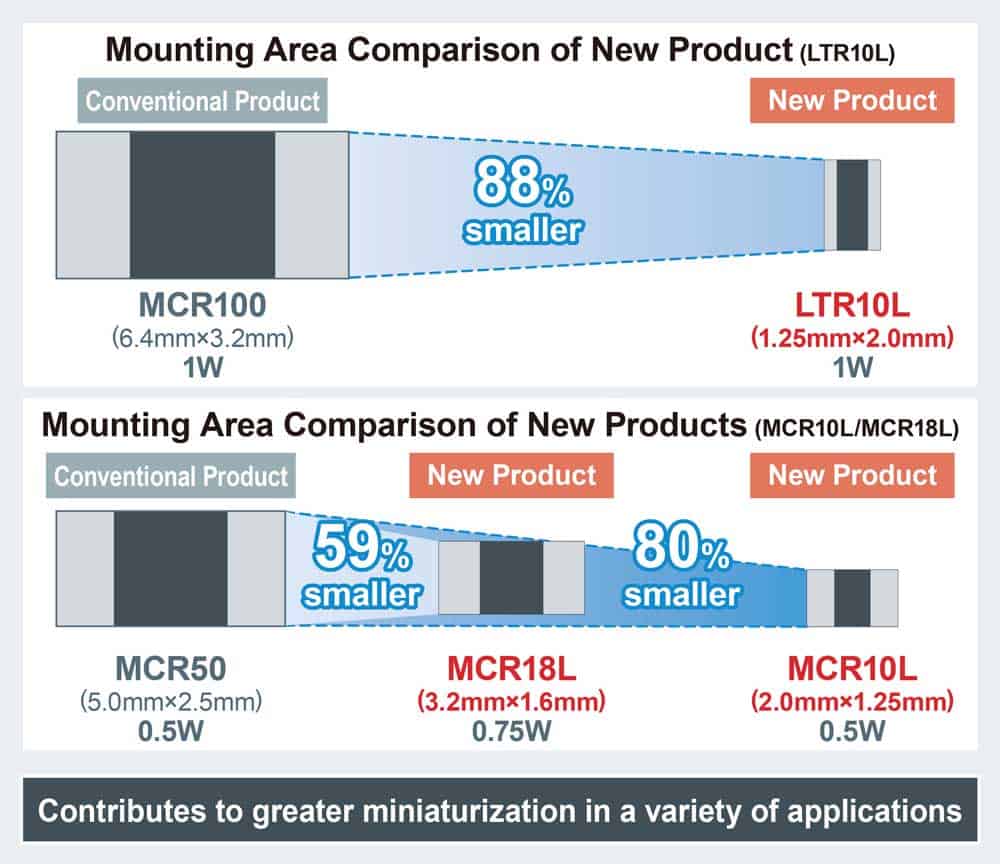

Il miglioramento del materiale dell’elemento resistivo e l’applicazione del metodo di derating di temperatura del terminale hanno permesso ai resistori LTR10L di raggiungere i vertici del settore, garantendo una potenza nominale di 1 W nel formato 0508, più piccolo dell’88% rispetto ai prodotti esistenti. Inoltre è stata raggiunta una tolleranza di alta precisione di ±0,5%, oltre a caratteristiche di anti-solforazione e TCR top di categoria. Queste funzionalità li rendono ideali per le applicazioni esposte a condizioni gravose, ad esempio nelle base station telecom o nei fanali LED delle vetture dove è richiesto un rilevamento di corrente ad alta precisione oltre che un’affidabilità a lungo termine. D’altra parte, le serie MCR10L e MCR18L di resistori di shunt impiegano una struttura dell’elemento ottimizzata e materiali che consentono un aumento della potenza nominale rispettivamente fino a 0,5 W e 0,75 W, nettamente al di sopra di quella della serie MCR tradizionale (0,25 W). La maggiore potenza nominale permette di ottenere le stesse prestazioni in un formato più piccolo, contribuendo alla miniaturizzazione del prodotto.

In futuro ROHM continuerà ad ampliare la propria linea di resistori all’insegna di una migliore miniaturizzazione e affidabilità, impegnandosi al contempo a garantire forniture stabili nel lungo periodo.

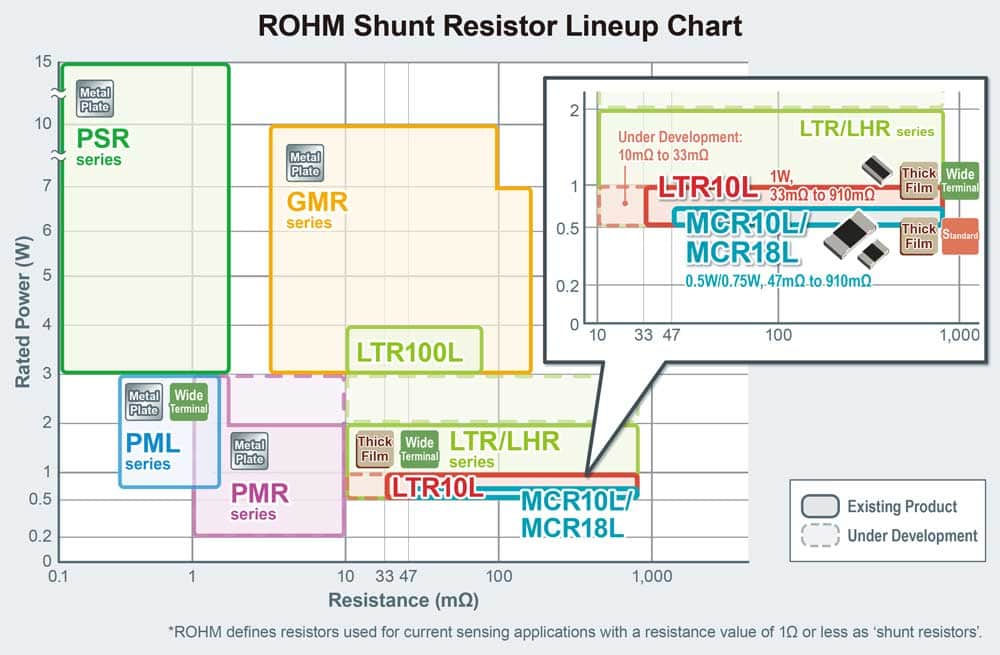

Linea di prodotti

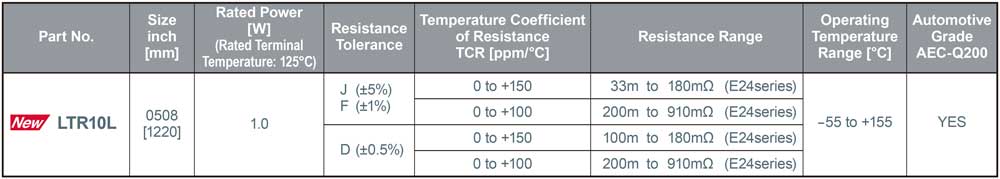

Linea LTR10L

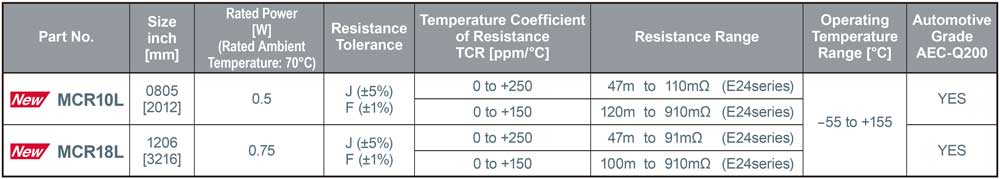

Linea MCR10L / MCR18L

Esempi applicativi

I nuovi prodotti sono ideali per una vasta gamma di circuiti che richiedono il rilevamento di corrente per motori, batterie e LCD nei settori automotive, delle apparecchiature industriali e dei dispositivi consumer.

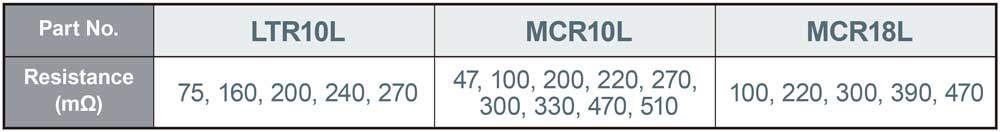

Le tre serie sono disponibili con i seguenti valori di resistenza (mΩ):

Ulteriori informazioni e acquisti online al seguente link.
