Se combinati con i termistori PTC, questi componenti offrono una soluzione semplice ed efficiente dal punto di vista energetico.
Toshiba Electronics Europe ha lanciato due circuiti integrati per il rilevamento delle sovratemperature, i primi della famiglia Thermoflagger. Questi dispositivi possono essere combinati con i termistori a coefficiente di temperatura positivo (PTC) per rilevare le condizioni di sovratemperatura all’interno dei sistemi elettronici, al fine di adottare contromisure, se necessario.
Essi sono adatti a un’ampia gamma di applicazioni, tra cui i dispositivi mobili, gli elettrodomestici e gli apparecchi industriali. I dispositivi Thermoflagger offrono una soluzione semplice ed economica a basso consumo di corrente in grado di connettersi a diversi termistori PTC. È possibile realizzare ulteriori soluzioni di protezione dalle sovratemperature combinandoli con circuiti integrati generici per sensori di temperatura.
Sono stati annunciati due dispositivi. Si tratta del TCTH021BE, che dispone di una funzione di non-latching per il segnale FLAG in presenza di stati anomali, e del TCTH022BE, che è dotato di una funzione di latching del segnale.

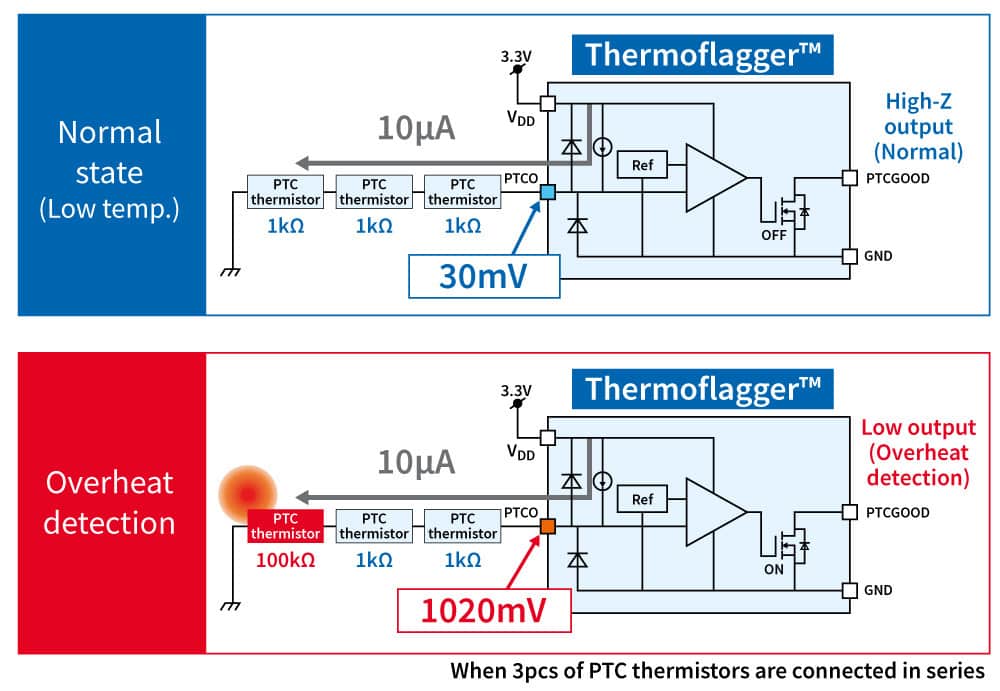

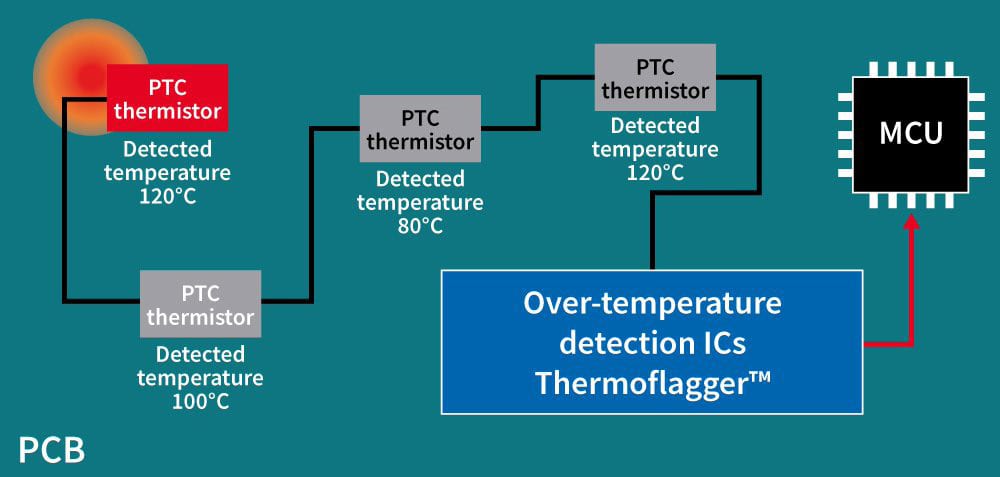

I nuovi prodotti Thermoflagger TCTH021BE e TCTH022BE dispongono ciascuno di una sorgente di corrente integrata e vengono utilizzati in combinazione con i termistori PTC, i quali aumentano significativamente i valori di resistenza ohmica una volta superato un determinato livello di temperatura. Un aumento della temperatura nei pressi di qualsiasi PTC provocherà un aumento della tensione sul pin PTCO, con la conseguente attivazione del segnale FLAG e il rilevamento di una condizione di sovratemperatura. Collegando più termistori in serie, è possibile rilevare facilmente la sovratemperatura per più posizioni.

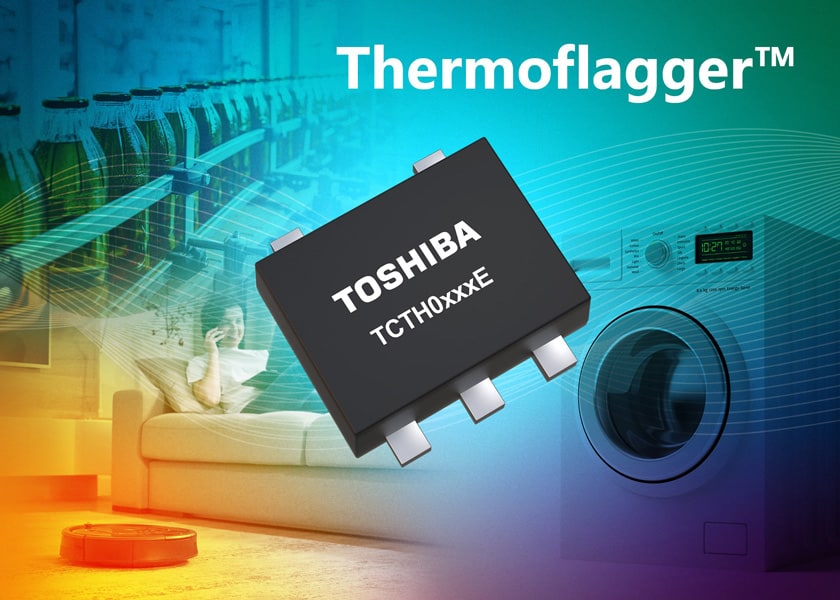

I prodotti sono contenuti nel minuscolo package standard SOT-553 (nome del package Toshiba: ESV) che misura appena 1,6 mm x 1,6 mm x 0,55 mm. I componenti sono caratterizzati da un basso consumo di corrente (I DD10U) di 11,3μA (tipico) e dalla possibilità di selezionare la corrente di uscita del PTCO. In genere, IPTCO è pari a 10 μA con una precisione elevata di ± 8%.
La tensione di alimentazione operativa (VDD) può essere compresa tra 1,7V e 5,5V, e i dispositivi sono in grado di funzionare con temperature comprese tra -40°C e +125°C.
Entrambi i prodotti consentono agli utenti di configurare facilmente la funzione di rilevamento della sovratemperatura per un intero dispositivo elettronico, senza influire in modo significativo sulle dimensioni e sul consumo energetico di quest’ultimo.
Entrambi i prodotti della serie TCTH0xxxe sono già disponibili per la vendita.
Ulteriori informazioni: TCTH021BE TCTH022BE
