Affidabilità superiore, ideale per applicazioni automotive.
ROHM ha aggiunto 14 nuovi modelli alla sua line-up di prodotti in package PMDE (2,5 mm × 1,3 mm), soddisfacendo così le esigenze dei circuiti di commutazione e protezione di dimensioni ridotte (serie RBxx8, serie RFN, serie VS).
I diodi vengono utilizzati per i circuiti di commutazione, protezione e rettifica in un’ampia gamma di applicazioni, ad esempio nei settori automotive, industriale e nell’elettronica di consumo. Oggi viene avvertita sempre più l’esigenza di ridurre le dimensioni del package per minimizzare l’area di montaggio; allo stesso tempo sono richieste prestazioni più elevate per ridurre consumi.
Tuttavia, quando si riducono le dimensioni del package, si riduce anche la superficie dell’elettrodo posteriore e dell’involucro, il che si traduce in una minore dissipazione del calore. Per risolvere questo problema, il package PMDE di ROHM migliora le prestazioni in materia di dissipazione del calore ampliando l’elettrodo posteriore e ottimizzando il percorso di dissipazione del calore.
In questo modo si ottengono le stesse caratteristiche elettriche dei package tradizionali con un ingombro più compatto.

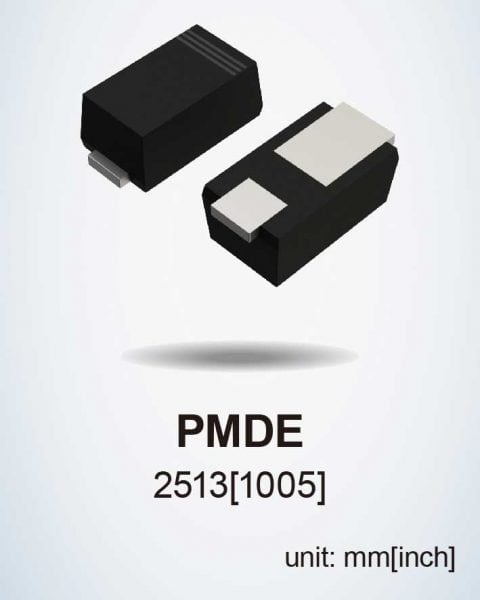

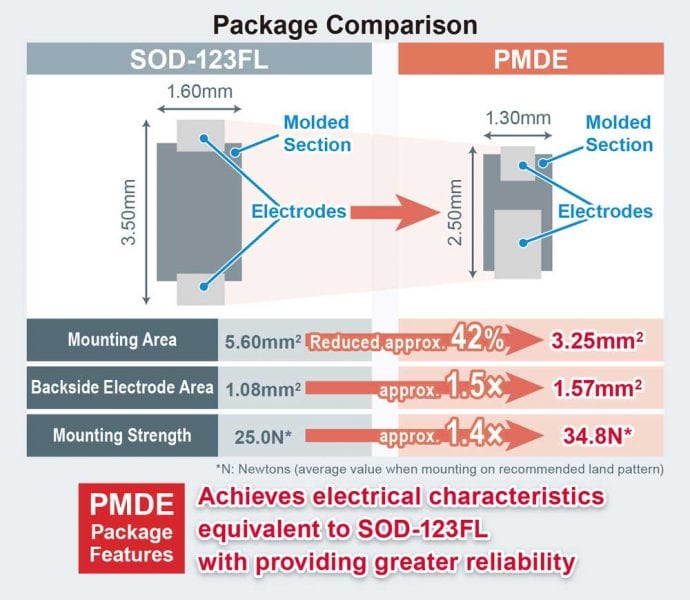

L’esclusivo package PMDE compatto di ROHM è dotato di un land pattern equivalente a quello del tradizionale SOD-323. La revisione dell’elettrodo posteriore e del percorso di dissipazione del calore hanno consentito a ROHM di ottenere le stesse caratteristiche elettriche (ovvero corrente e tensione di tenuta) del package SOD-123FL standard (3,5 mm × 1,6 mm) in un ingombro più ridotto, contribuendo alla miniaturizzazione della scheda grazie a una riduzione dell’area di montaggio di circa il 42%. Inoltre, la resistenza meccanica è circa 1,4 volte superiore a quella di un SOD-123FL, con la conseguente riduzione del rischio di problemi nella saldatura quando la scheda viene sottoposta a sollecitazioni e la garanzia di una maggiore affidabilità in termini di montaggio.
La line-up in package PMDE è costituita da 8 modelli nella serie RBxx8 di diodi Schottky (SBD), 2 modelli nella serie RFN di diodi fast recovery (FRD) e 2 modelli nella serie VS di soppressori di tensione transitoria (TVS).
Per il futuro, ROHM si impegnerà a migliorare ulteriormente la qualità dei suoi dispositivi, dai modelli a bassa tensione a quelli ad alta tensione, e per consolidare al contempo la sua esclusiva line-up allo scopo di ridurre ulteriormente i consumi e ottenere livelli di miniaturizzazione del package superiori.
Prodotti con package PMDE
Il package PMDE offre le stesse caratteristiche elettriche del package SOD-123FL tradizionale in un ingombro più piccolo, garantendo migliori prestazioni di dissipazione del calore e un’affidabilità di montaggio superiore. Inoltre, tutti i componenti destinati al settore automotive risultanbo conformi allo standard di affidabilità del settore AEC-Q101. Le nuove line-up di prodotti con package PMDE sono elencate di seguito (SBD: solo serie RBR, produzione in massa a partire dal giugno 2021).
1. SBD: caratteristiche della serie RBxx8 (nuovi prodotti)
Questi SBD offrono una bassa caduta di tensione diretta (VF) ed una efficienza elevata. Alla serie RBxx8 sono stati aggiunti 10 modelli con package PMDE – con tensioni di breakdown comprese tra 30 V e 150 V – che offrono una corrente inversa (IR) ultra-bassa e sono in grado di funzionare in modo stabile perfino in ambienti caratterizzati da temperature elevate.

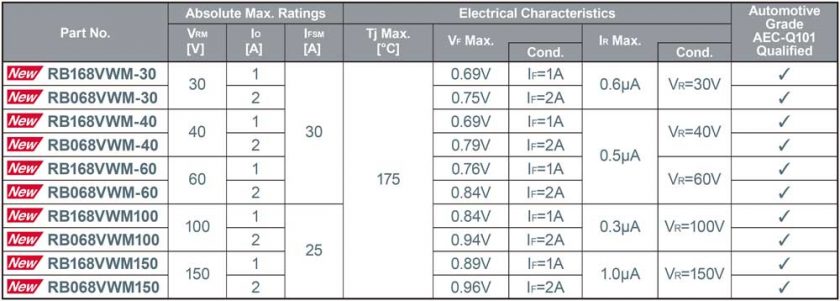

Serie RBxx8 – Tabella della line-up
2. SBD: caratteristiche della serie RBR (annunciate nell’agosto 2021)
La serie RBR equilibra la relazione di bilanciamento tra un basso valore VF, di importanza chiave per migliorare l’efficienza, e un basso valore IR (prodotta in massa dal giugno 2020); 6 modelli della serie sono disponibili con package PMDE.

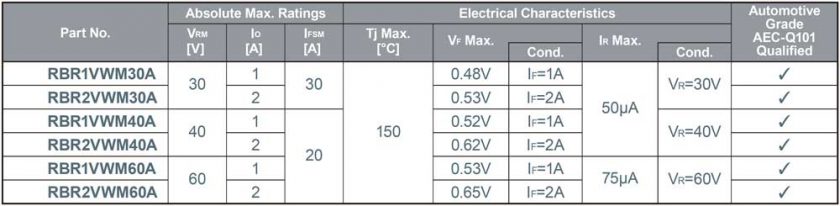

Serie RBR (package PMDE) – Tabella della line-up
3. FRD: caratteristiche della serie RFN (nuovi prodotti)
Gli FRD offrono una tensione di tenuta elevata (fino a 800 V) equivalente ai diodi del raddrizzatore insieme a un eccellente TRR (tempo di reverse recovery), importante per il funzionamento ad alta frequenza. La serie RFN offre le stesse caratteristiche elettriche dei prodotti tradizionali in un package PMDE compatto.

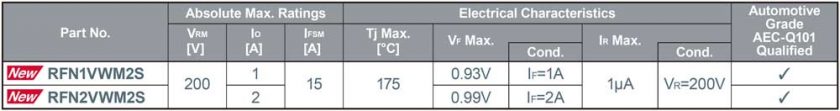

Serie RFN (package PMDE) – Tabella della line-up
4. TVS: caratteristiche della serie VS (nuovi prodotti)
TVS è un tipo di diodo che assorbe la tensione improvvisa (picco di tensione) che scorre durante l’avviamento o un guasto del motore, riducendola quindi a una tensione costante. La serie VS supporta un’ampia gamma di tensioni di stand-off (VRWM) da 5 V a 130 V (vengono offerte 32 classi di tensioni di stand-off comprese tra i 5 V e i 130 V).

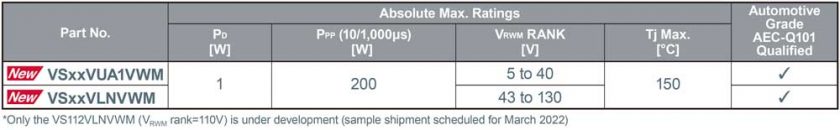

Serie VS (package PMDE) – Tabella della line-up
Disponibilità: produzione in volumi, disponibile attraverso i distributori online Digi-key, Mouser e Farnell AG.

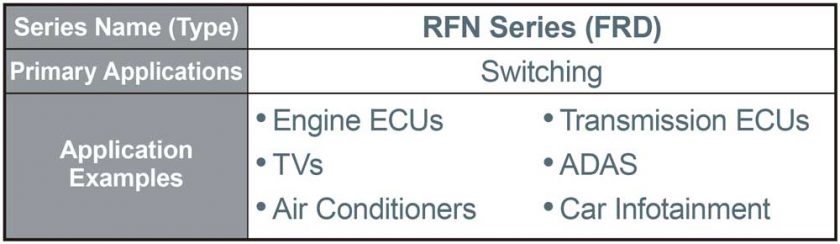

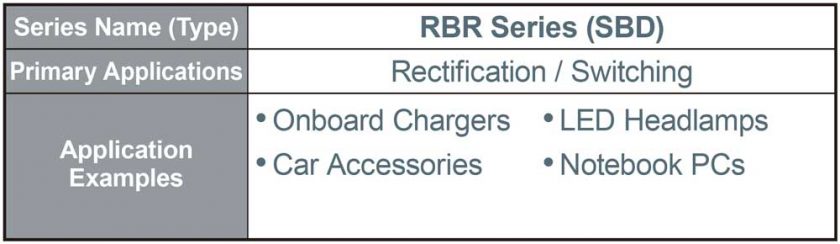

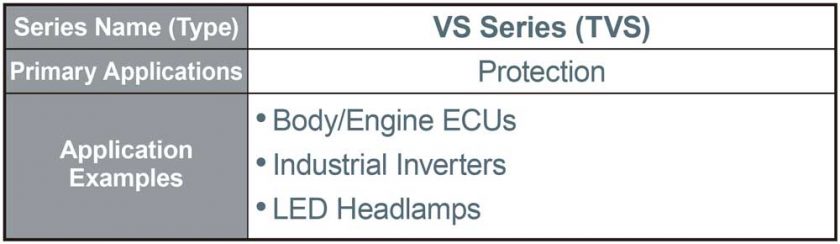

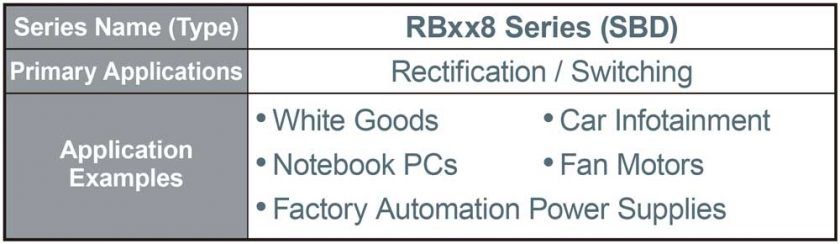

Esempi applicativi
