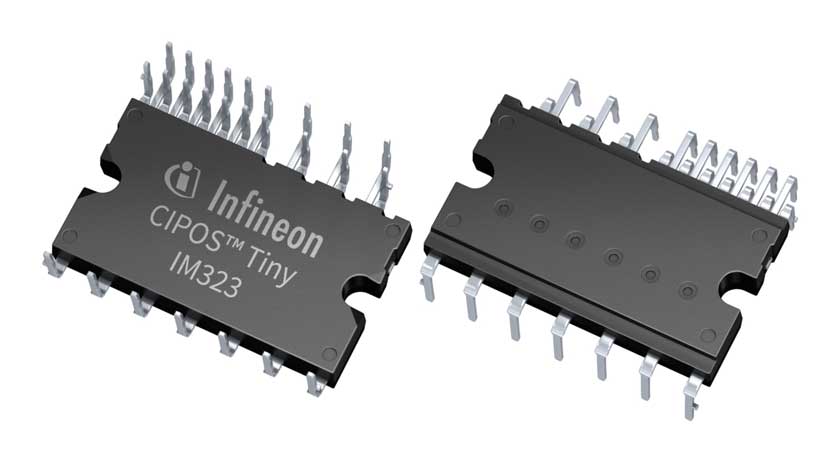

Infineon Technologies ha aggiunto un nuovo prodotto alla famiglia CIPOS Tiny Intelligent Power Module (IPM): il CIPOS Tiny IM323-L6G da 600 V 15 A. Il nuovo modulo utilizza gli interruttori TRENCHSTOP IGBT RC-D2 e l’avanzata tecnologia gate driver SOI per ottenere la massima efficienza e una maggiore affidabilità, insieme a dimensioni e costi del sistema ridotti al minimo.
L’integrazione di semiconduttori e driver di potenza discreti in un unico package consente ai progettisti di ridurre il tempo e gli sforzi dedicati alla progettazione, riducendo notevolmente il time-to-market. Il modulo è adatto per la maggior parte degli elettrodomestici domestici, in particolare dei condizionatori.
Il CIPOS Tiny IM323-L6G è ottimizzato per inverter trifase fino a 1,2 kW e un range operativo da 1 a 20 kHz. Il dispositivo utilizza la più recente tecnologia 600 V TRENCHSTOP RC-D2 con diodo integrato monoliticamente e temperatura massima di giunzione di 175 ºC per l’interruttore. Dotato della nuova e robusta tecnologia gate driver C5SOI che garantisce protezione nei confronti dei picchi negativi di tensione generati dai motori, l’IPM garantisce una capacità di cortocircuito di almeno 3 µs e offre un elevato livello di protezione generale e un funzionamento fail-safe. In caso di sovracorrente e sottotensione, l’IPM previene la conduzione incrociata e provvede allo spegnimento di tutti gli interruttori.
L’IM323-L6G è inserito in un robusto contenitore DIP da 33 x 19 mm2 pin-compatibile con gli altri dispositivi, con NTC integrato che consente un’elevata flessibilità del design meccanico. In definitiva si tratta di un package robusto con un’elevata affidabilità. Il modulo dispone anche della più recente tecnologia di commutazione e di gate driver per ottenere le migliori prestazioni. L’intero ciclo produttivo effettuato all’interno dell’azienda, di front-end e di back-end, garantisce la sicurezza dell’approvvigionamento.
Disponibilità
L’IM323-L6G e il kit di progettazione per applicazioni modulari iMOTION MADK sono già disponibili. Entro la fine del 2022, la gamma di prodotti CIPOS Tiny IM323 dovrebbe essere ampliata con varianti da 6 A e 10 A. Ulteriori informazioni sono disponibili al seguente link. Maggiori informazioni sul contributo di Infineon all’efficienza energetica sono disponibili qui.
