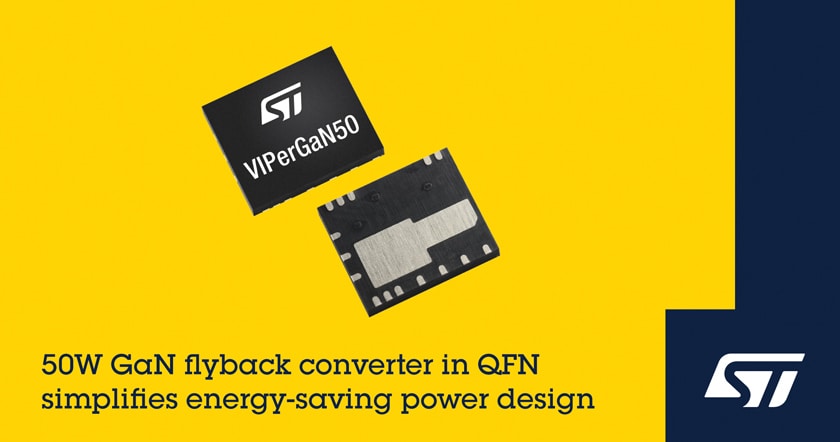

Il nuovo dispositivo VIPerGaN50 di STMicroelectronics semplifica la costruzione di convertitori flyback a interruttore singolo fino a 50 watt e integra un transistor di potenza al nitruro di gallio (GaN) da 650 V per un’efficienza energetica e una miniaturizzazione superiori.
Con la sua topologia a interruttore singolo e l’elevata integrazione, inclusi i circuiti di rilevamento della corrente e di protezione integrati, VIPerGaN50 è disponibile in un package compatto ed economico da 5 mm x 6 mm. La velocità del transistor GaN integrato consente un’elevata frequenza di commutazione con un trasformatore flyback piccolo e leggero. Sono necessari pochi componenti esterni aggiuntivi per progettare un alimentatore in modalità commutata (SMPS) avanzato e ad alta efficienza.
VIPerGaN50 aiuta i progettisti a sfruttare la tecnologia wide band-gap GaN per soddisfare requisiti di efficienza sempre più rigorosi che mirano al risparmio energetico globale e all’azzeramento delle emissioni nette di carbonio. È adatto per applicazioni consumer e industriali come adattatori di alimentazione, caricabatterie USB-PD e alimentatori per elettrodomestici, condizionatori d’aria, apparecchiature di illuminazione a LED e contatori intelligenti.
Il convertitore funziona in differenti modalità per massimizzare l’efficienza in tutte le condizioni di linea e di carico. Con carichi pesanti, il funzionamento quasi risonante (QR) con commutazione al passaggio per lo zero riduce al minimo le perdite di accensione e le emissioni elettromagnetiche (EMI). A carico ridotto, la modalità valley skipping limita le perdite di commutazione e sfrutta il valley lock proprietario di ST per prevenire il rumore udibile. Il foldback della frequenza con funzionamento in modalità burst adattivo riduce al minimo le perdite in queste condizioni. Inoltre, la gestione avanzata dell’alimentazione riduce l’alimentazione in standby a meno di 30 mW.
Le funzioni integrate garantiscono sicurezza e affidabilità, inclusa la protezione da sovratensione di uscita, protezione da brown-in e brown-out e protezione da sovratensione di ingresso. Viene fornita anche la compensazione feedforward della tensione di ingresso, per ridurre al minimo la variazione della potenza di picco in uscita, nonché lo spegnimento termico incorporato e il jittering di frequenza per ridurre ulteriormente le interferenze elettromagnetiche.
Il VIPerGaN50 è già in produzione ed è disponibile in package QFN da 5 mm x 6 mm, a partire da 2,30 dollari per ordini di 1000 pezzi. Il dispositivo può essere ordinato sull’eSTore di ST attraverso il quale è anche possibile richiedere campioni gratuiti.
Ulteriori informazioni sono disponibili al seguente link mentre questo prodotto è il protagonista di un interessante post sul blog di ST.
