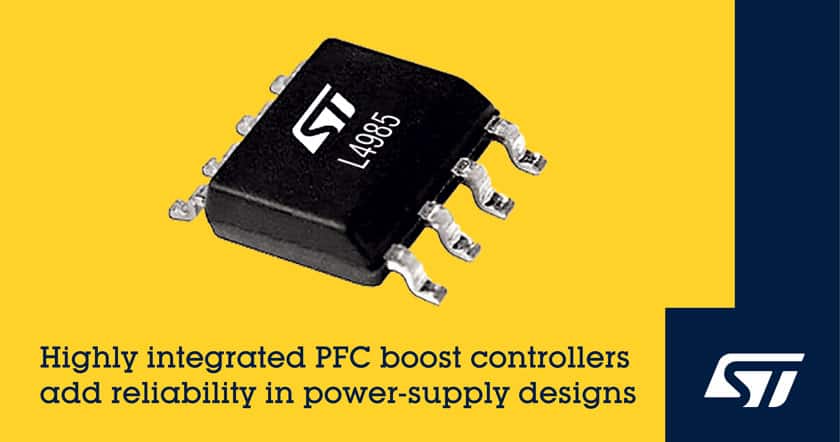

I controller boost con PFC (correzione del fattore di potenza) L4985A/B e L4986A/B di STMicroelectronics semplificano la progettazione e migliorano la flessibilità integrando circuiti di avvio a 800 V e varie altre funzionalità aggiuntive.
La capacità di avvio ad alta tensione integrata consente di risparmiare circuiti ausiliari, consentendo un design “no aux” che riduce i costi della distinta base e garantisce un avvio affidabile. Questi circuiti includono anche la logica interna per scaricare in sicurezza i condensatori X del filtro di ingresso quando la linea AC è scollegata. Ciò elimina le perdite di potenza sostenute da un resistore di scarica tradizionale e semplifica il rispetto delle norme di sicurezza come IEC 61010-1 o IEC 62368-1.
I controllori si adattano a molteplici applicazioni come pre-regolatori PFC in apparecchiature che devono soddisfare i requisiti per la distorsione armonica, come IEC 61000-3-2 o equivalenti. Questi includono alimentatori per PC desktop, server, console di gioco e televisori, alimentatori industriali e medicali a modalità commutata (SMPS) e caricabatterie per scooter elettrici. Integrando un emulatore multiplayer proprietario, oltre a circuiti dedicati per ridurre al minimo la distorsione armonica totale (THD) in tutte le condizioni operative, i convertitori garantiscono anche una qualità dell’alimentazione costante nel caso di apparecchi di illuminazione a LED.
I controller beneficiano di un modulatore proprietario off-time che semplifica ulteriormente la progettazione garantendo un funzionamento a frequenza quasi fissa in tutte le condizioni di carico, entrando in modalità burst a carico leggero e carico zero. I dispositivi L4985A e L4986A funzionano a 65kHz, mentre L4985B e L4986B sono progettati per il funzionamento a 130kHz. Le varianti L4986A/B hanno pin di ingresso e uscita power-good aggiuntivi che generano un segnale logico per aiutare la gestione del sistema quando l’uscita PFC raggiunge una specifica soglia determinata dall’utente.
Per consentire una progettazione ottimale dal punto di vista energetico, in conformità con le principali direttive di eco-design, tutte le varianti sono dotate di un pin esterno per avviare la modalità di inattività con un basso consumo energetico.
Sono inoltre integrate protezione e monitoraggio completi, tra cui protezione da sovratensione e protezione contro guasti del circuito di feedback, impostazioni errate e saturazione dell’induttore boost. L’avviamento graduale limita la corrente di spunto e aiuta a mantenere la regolazione della tensione di uscita, mentre il rilevamento del brown-out/brown-in garantisce un avviamento affidabile in tutte le condizioni della linea AC prevenendo una eccessiva corrente RMS AC. La protezione di brown-out consente alle apparecchiature mediche di soddisfare la norma IEC 60601-1-2, che richiede il mantenimento della regolazione dell’uscita se la tensione di linea scende per un massimo di 500 ms.
Per accelerare la progettazione è possibile utilizzare la scheda di valutazione EVL400W-80PL, un alimentatore AC/DC completo, certificato 80PLUS Platinum Level da CLEAResult. Con un’efficienza del 90,2% a pieno carico e del 92,49% a metà carico, l’EVL400W-80PL combina il controller PFC L4985 con il controller risonante L6699D di ST e il controller raddrizzatore sincrono SRK2001.
Tutte le varianti L4985 e L4986 sono già in produzione. L’L4985A/B dispone di package SO-8, mentre l’L4986A/B con pin power-good aggiuntivi è alloggiato in un package SSOP-10. Il prezzo unitario parte da 1,21 dollari per lotti di 1000 pezzi.
Ulteriori informazioni sono disponibili al seguente link.
