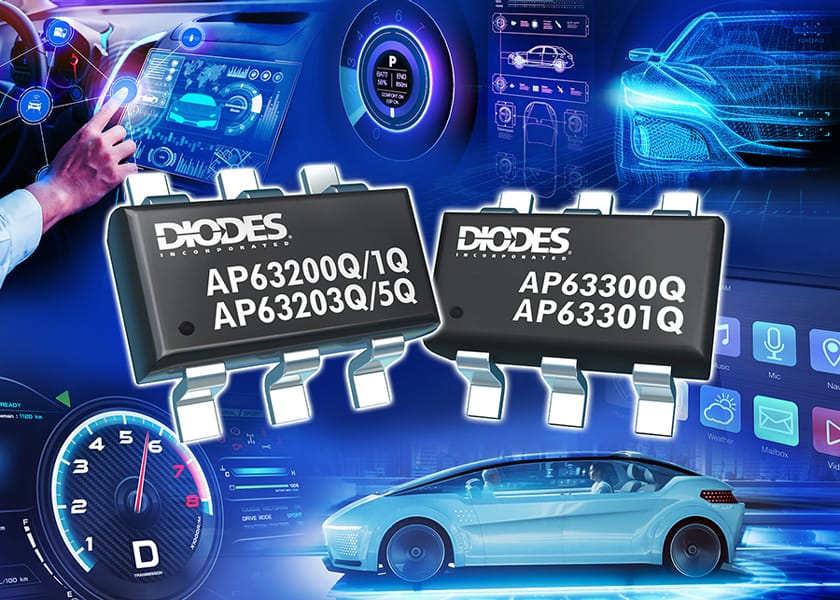

Diodes Incorporated ha lanciato una serie di convertitori buck sincroni per il settore automobilistico. Con correnti nominali rispettivamente di 2 A e 3 A, i dispositivi AP6320xQ e AP6330xQ supportano un’ampia gamma di tensioni di ingresso, che vanno da 3,8 V a 32 V. Sono adatti per applicazioni automotive point-of-load (PoL), inclusi powertrain, quadri di strumentazione, telematica e sistemi di infotainment. Possono essere utilizzati anche per controllare le luci e l’illuminazione nonché impiegati nei sistemi di assistenza alla guida (ADAS).
I dispositivi AP6320xQ utilizzano MOSFET di potenza high/low-side da 125/68 mΩ mentre i dispositivi AP6330xQ integrano MOSFET di potenza high/low-side da 70/40 mΩ, consentendo a entrambi di fornire una conversione DC-DC step-down ad alta efficienza con un numero ridotto di componenti esterni. L’adozione di una modalità di controllo della corrente di picco e l’uso di reti integrate di compensazione consentano una più semplice implementazione.
La particolare configurazione del gate driver di questi convertitori buck attenua gli effetti dell’attività di commutazione, senza allungare i tempi di accensione e spegnimento del MOSFET. Ciò riduce considerevolmente il segnale di rumore in alta frequenza irradiato (EMI), normalmente associato alla commutazione dei MOSFET.
I dispositivi AP63200Q, AP63203Q, AP63205Q e AP63300Q incorporano una funzione FSS (Frequency Spread Spectrum) che riduce ulteriormente le emissioni elettromagnetiche. È inoltre presente una modalità di modulazione ad impulsi (PFM) che migliora significativamente i livelli di efficienza in presenza di carichi leggeri, con una corrente di riposo (IQ) di 22μA (tipica), che è quasi la metà di quella della maggior parte dei dispositivi concorrenti. Ciò migliora i livelli di efficienza di conversione anche in situazioni di carico leggero.
I modelli AP63200Q, AP63201Q, AP63300Q e AP63301Q supportano frequenze di commutazione di 500 kHz. L’AP63203Q e l’AP63205Q supportano fino a 1.100 kHz, consentendo l’impiego di induttori e condensatori più piccoli. Ciò comporta anche una riduzione delle dimensioni e dei costi della distinta base (BOM).
Le serie di convertitori buck AP6320xQ e AP6330xQ utilizza compatti package TSOT26 ed è in grado di operare con temperature comprese tra -40°C a +125°C. Il blocco di sottotensione (UVLO), la protezione da sovratensione di uscita (OVP) e i meccanismi di spegnimento termico integrati garantiscono una elevata affidabilità.
L’AP6320xQ e l’AP6330xQ sono qualificati AEC-Q100 Grado 1, sono compatibili con PPAP (Production Part Approval Process) e vengono prodotti in strutture certificate IATF 16949. Il prezzo unitario – per ordini di 1000 pezzi – è di 0,40 dollari per l’AP6320xQ e di 0,43 dollari per l’AP6330xQ.
