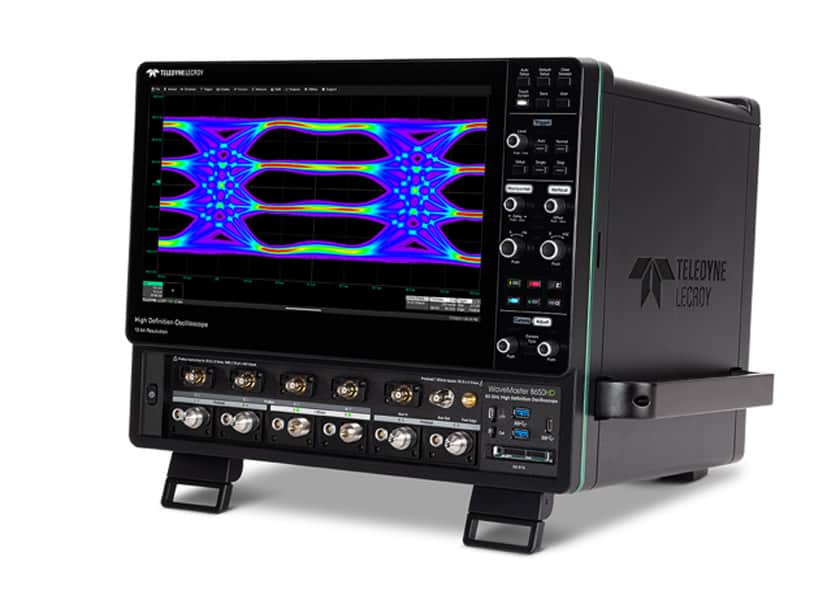

La piattaforma WaveMaster 8000HD comprende versioni da 20 a 65 GHz di larghezza di banda, 12 bit di risoluzione, fino a 320 GS/s di frequenza di campionamento e 8Gpts di memoria di acquisizione.
Il nuovo WaveMaster 8000HD mantiene le impareggiabili funzionalità di convalida e debug del suo predecessore, aggiungendo al contempo nuove opzioni software di analisi dei dati seriali SDA Expert per testare le tecnologie dei dati seriali di prossima generazione.
Le tecnologie dei dati seriali stanno aumentando in velocità: PCI Express (PCIe) 6.0 offre una velocità dati di 64 gigatransfer al secondo (GT/s) mentre la specifica USB4 v2.0 fornisce 80 gigabit al secondo (Gbps). Entrambi i nuovi standard utilizzano segnali PAM (modulazione di ampiezza degli impulsi) multilivello. L’aumento della velocità e l’uso della segnalazione multilivello richiedono sia una maggiore larghezza di banda che una maggiore risoluzione dell’oscilloscopio. Anche la complessità del collegamento dati seriale sta aumentando grazie all’uso di operazioni di equalizzazione del collegamento dinamico, negoziazione, formazione e handshaking per stabilire e mantenere le velocità di trasferimento più elevate. Alcune di queste operazioni vengono eseguite su collegamenti dati seriali paralleli a bassa velocità utilizzando una combinazione di segnali di livello fisico e comunicazioni di protocollo.
Maggiore larghezza di banda, risoluzione e memoria soddisfano le esigenze in evoluzione delle tecnologie di dati seriali
I nuovi oscilloscopi a elevata larghezza di banda della serie WaveMaster 8000HD offrono prestazioni eccezionali di caratterizzazione del segnale per le tecnologie di dati seriali di nuova generazione, come PCIe 6.0 e la specifica USB4 v2.0. WaveMaster 8000HD raddoppia la larghezza di banda e la frequenza di campionamento rispetto al suo predecessore e fornisce una risoluzione e una memoria di acquisizione quattro volte superiori rispetto agli oscilloscopi della concorrenza: una risoluzione a 12 bit leader del settore con larghezza di banda e frequenza di campionamento complete e fino a 8 Gpts di memoria di acquisizione. 12 bit di risoluzione forniscono un’eccezionale caratterizzazione dei segnali PAM3 e PAM4 multilivello utilizzati rispettivamente nelle specifiche USB4 v2.0 e PCIe 6.0, mentre 8 Gpts migliorano significativamente il debug dei problemi di negoziazione del collegamento.
Funzionalità esclusive per supportare il debug del sistema integrato
WaveMaster 8000HD offre inoltre diverse funzionalità esclusive per soddisfare i requisiti di collegamento complesso e debugging di sistemi integrati ad alta velocità. Gli utenti di WaveMaster 8000HD possono:
- Unire perfettamente le funzioni dell’oscilloscopio WaveMaster 8000HD con un analizzatore di protocollo PCIe o USB Teledyne LeCroy utilizzando l’analisi cross-layer Cross Sync PHY per fornire informazioni uniche sui comportamenti dei collegamenti ad alta velocità.
- Catturare facilmente banda laterale dati seriali a bassa velocità, collegamenti di training e negoziazione, linee di alimentazione e altri segnali associati utilizzando quasi tutte le sonde da 50 Ω o 1 MΩ (incluse sonde passive e sonde di corrente) offerte da Teledyne LeCroy.
- Utilizzare uno qualsiasi degli oltre 20 trigger e decodificatori seriali a bassa velocità, semplificando l’esecuzione del debug a bassa e ad alta velocità sullo stesso oscilloscopio.
- Catturare segnali digitali con ingressi logici digitali (segnali misti) con frequenza di clock fino a 500 MHz integrati nell’oscilloscopio WaveMaster 8000HD, con opzioni per aggiungere l’analizzatore digitale ad alta velocità HDA125 per acquisire digitalmente segnali fino a 6 Gb/s: particolarmente utile per l’acquisizione, la decodifica e la separazione di lettura/scrittura del segnale della memoria DDR come parte del debug DDR e dei test di conformità.
- Osservare ed eseguire il debug degli errori di collegamento per durate eccezionalmente lunghe utilizzando una memoria di acquisizione fino a 8 Gpts.
Competenza completa sui dati seriali per la caratterizzazione e la conformità
I nuovi oscilloscopi WaveMaster 8000HD forniscono inoltre competenze complete sui dati seriali per la caratterizzazione della tecnologia dei dati seriali di prossima generazione e la verifica della conformità. Le nuove opzioni software SDA Expert forniscono competenze semplificate con analisi tecnologiche su misura per PCIe, USB, DisplayPort e altro, oltre a contenere potenti strumenti PAM e di diagramma a occhio non-return-to-zero (NRZ), jitter e analisi dei collegamenti. I pacchetti di test QualiPHY forniscono una semplice automazione dei test di conformità per complesse interfacce dati seriali ad alta velocità. Tutte queste funzionalità di test dei dati seriali sono particolarmente utili per PCIe 6.0 di prossima generazione, USB4, specifica USB4 v2.0 e DisplayPort su USB-C.
Gli oscilloscopi Teledyne LeCroy per l’innovazione del settore
“Gli oscilloscopi a larghezza di banda elevata e gli strumenti di conformità di Teledyne LeCroy sono stati fondamentali per il nostro processo di sviluppo prodotto per testare le nostre interfacce seriali di prossima generazione“, ha affermato Vivek Khanzode, Vice President, Systems Engineering at Marvell. “La capacità di collegare gli oscilloscopi ai nostri analizzatori di protocollo Teledyne LeCroy è preziosa per una rapida analisi delle cause principali dei problemi di interoperabilità, aumentando la fiducia e riducendo significativamente il nostro tempo di commercializzazione”.
“L’intelligenza artificiale (AI), l’elaborazione ad alte prestazioni e l’informatica omnipresente stanno guidando la crescita senza precedenti dei requisiti I/O del settore, abilitata da collegamenti dati seriali con maggiore velocità e complessità di segnalazione, come PCI Express 6.0 e USB4 Specifica v2.0”, ha affermato Jim Pappas, Direttore delle iniziative tecnologiche di Intel Corporation. “Soluzioni come quelle di Teledyne LeCroy sono vitali per gli ecosistemi che alimentano le rapide innovazioni che si verificano in questi mercati”.
