Il regolatore di corrente lineare L99LDLH32 di STMicroelectronics offre una soluzione comoda e integrata per l’illuminazione dinamica nelle automobili, con controllo mediante il protocollo CAN FD Light. Ideale per l’uso con lampade OLED, che forniscono un’illuminazione brillante, omogenea e ad alto contrasto da una piccola superficie, il nuovo driver consente ai progettisti di produrre modelli di illuminazione ed effetti complessi che migliorano la sicurezza e rendono più iconica la vettura.
Con 32 sorgenti di corrente, programmabili indipendentemente da 1 mA a 15 mA, l’L99LDLH32 può pilotare singoli pixel in applicazioni di illuminazione esterna e interna. È previsto anche il dimming globale, con risoluzione a 8 bit. Alimentato con la tensione a 12 V della batteria, il driver produce uscite fino a 35 V per coprire un’ampia tipologia di tensioni di alimentazione.
Il sistema di gestione e il ricetrasmettitore del protocollo CAN FD Light integrati semplificano la connessione all’infrastruttura di comunicazione del veicolo e con l’ECU (unità di controllo elettronica). Basata sui protocolli standard del settore, la comunicazione sincronizzata con CAN FD Light – soluzione concepita per il controllo di dispositivi semplici come luci e sensori – consente di risparmiare sui componenti di temporizzazione esterni. In ogni caso, la larghezza di banda del sistema, pari a 1 Mbit/s, consente ai progettisti di creare complessi effetti luminosi animati nonché transizioni modulate senza intoppi.
Inoltre, la memoria interna consente la programmazione di parametri come il livello di corrente e il dimming PWM per il funzionamento autonomo, con una modalità failsafe in grado di segnalare il malfunzionamento del bus di comunicazione o del controller. Con un ruolo critico per quanto riguarda la sicurezza della vettura, dovendo controllare le luci di posizione, quelle di arresto e gli indicatori di direzione, l’L99LDLH32 è in grado di garantire un elevato livello di sicurezza funzionale.
Le funzionalità includono la segnalazione dello stato di errore tramite pin dedicato, monitor di tensione e temperatura, un watchdog di timeout programmabile e rilevamento di cortocircuito e carico aperto. Inoltre, il dithering del segnale di clock riduce al minimo le emissioni elettromagnetiche.

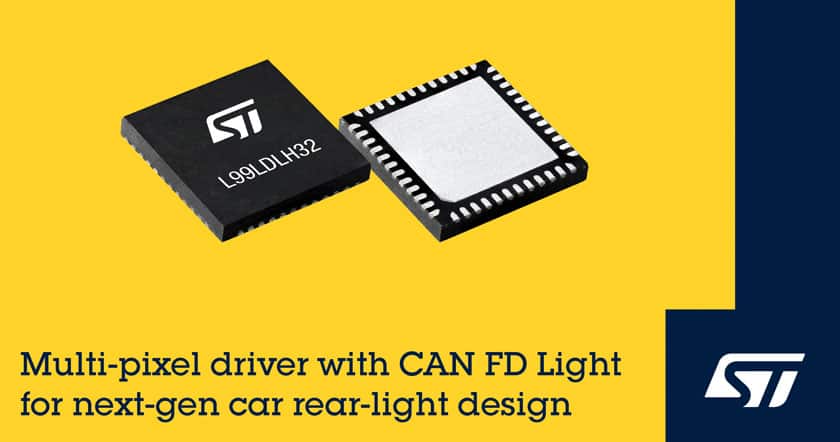

Fabbricato con il processo BCD9sL di ST, L99LDLH32 è qualificato AEC-Q100 ed è già disponibile in package QFN48 da 7 mm x 7 mm con fianchi bagnabili e un pad termico esposto per favorire la dissipazione.
