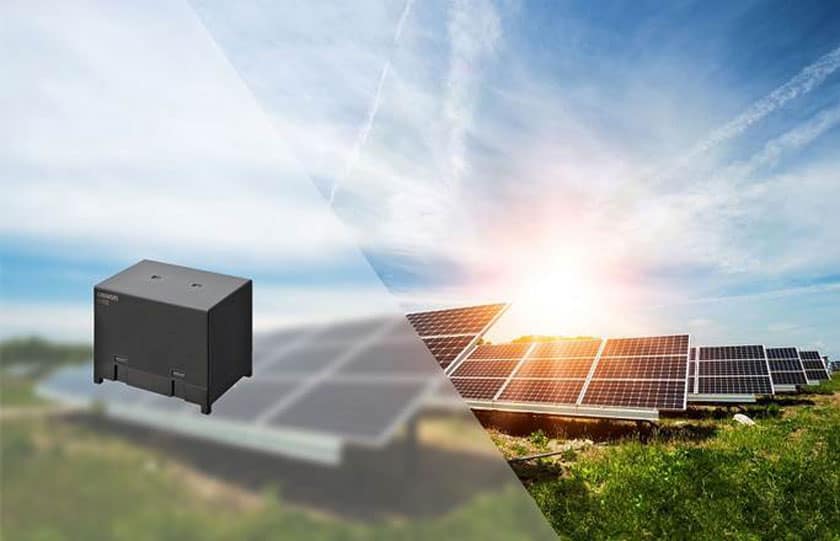

Omron Electronic Components Europe ha lanciato il relè PCB ad alta potenza G7EB-E2, una variante della serie G7EB con capacità di carico e interruzione migliorate.
Il nuovo relè offre un ingombro ridotto e rappresenta un’alternativa conveniente eppure altamente affidabile ai contattori. Con una corrente nominale di portata continua e di commutazione di 150A, il G7EB-E2 è in grado di gestire fino a 100 kW a 400 VAC trifase, fino a 200 kW a 800 VAC trifase e fino a 7 kW a 48 VDC. Tra le applicazioni rientrano gli inverter fotovoltaici (FV), i caricabatterie per veicoli elettrici (EV) e i gruppi di continuità (UPS). Un aspetto fondamentale è che il relè ha esattamente le stesse dimensioni e lo stesso peso del suo predecessore (G7EB-E), garantendo una maggiore capacità a parità di ingombro. Il nuovo relè presenta una notevole distanza tra i contatti (3,6 mm), i quali vantano una resistenza estremamente bassa, appena 5 milliohm.
Oltre a trasportare la corrente, il G7EB-E2 permette di interrompere fino a 150A per un massimo di 100 operazioni a 480 VAC e 30 operazioni a 800 VAC. Il dispositivo è quindi ideale per garantire un funzionamento sicuro e affidabile del sistema offrendo una funzione di arresto di emergenza che evita il ricorso ad altri dispositivi di interruzione. Ciò facilita a sua volta la progettazione di prodotti più piccoli, più leggeri e con capacità di gestione della potenza più elevate. Il relè è disponibile secondo due varianti di tensione di bobina: 12 VDC e 24 VDC.
Rispetto ai contattori con caratteristiche tecniche simili, il relè G7EB-E2 è più piccolo e leggero, il che consente di liberare spazio sul PCB eliminando i cavi di alimentazione aggiuntivi. La progettazione semplificata del PCB contribuisce inoltre a snellire e accelerare i processi di produzione, mentre il costo inferiore rispetto ai contattori equivalenti permette di ridurre i costi dei componenti e delle unità.
Nelle applicazioni con inverter fotovoltaici, il G7EB-E2 può essere potenzialmente utilizzato per collegare e scollegare il circuito principale dalla rete elettrica. La distanza tra i contatti di 3,6 mm è conforme ai requisiti della norma IEC 62109. Per gli UPS industriali, le uscite da 50 a 100 kVA del relè possono essere utilizzate per aprire o chiudere l’ingresso e l’uscita dei circuiti di rete AC, riducendo la probabilità di guasti e migliorando al contempo la sicurezza e la resilienza tra rete e carico. In alternativa, il relè può essere utilizzato nei sistemi di alimentazione e nelle batterie a 48 VDC per collegare e scollegare in modo sicuro l’alimentazione dalla rete DC.
